TransPort PT878GC卡箍式氣體流量計是用于測量的完整超聲波流量測量系統大多數氣體，包括：

·天然氣

·壓縮空氣

·燃料氣體

·侵蝕性氣體

·腐蝕性氣體

·有毒氣體

·高純度氣體

·空氣分離氣體

功能

·卡箍式無障礙安裝

·無潤濕部件

·無活動部件

·無壓降

·聲速輸出

·標準體積流量計算

·體積小、重量輕、易于使用

·大型背光LCD顯示屏

·可充電電池組

·記錄超過100000個流量數據點

·潛水包

·32個現場位置

·可選厚度計

DigitalFlow GC868卡箍式氣體流量計是

用于測量的完整超聲波流量測量系統

大多數氣體，包括：

·天然氣

·壓縮空氣

·燃料氣體

·侵蝕性氣體

·腐蝕性氣體

·有毒氣體

·高純度氣體

·空氣分離氣體

·水蒸氣

功能

·卡箍式無障礙安裝

·無潤濕部件

·提供雙通道/雙路徑版本

·無活動部件

·無壓降

·聲速輸出

·安裝簡單

·標準體積流量計算

·蒸汽質量流量

·超壓縮性補償

·適用于各種溫度和壓力

AquaTrans· AT600是功能齊全的超聲波流量測量系統，可測量：

· 飲用水

· 污水

· 排放水

· 水處理行業

· 冷卻水和熱水

· 其它液體

功能和優點

· 經濟的非侵入式流量測量

· 設置和安裝極其簡單

· 適用于各種管道尺寸和材料

· 適用于內襯管道

· 速度、體積和總流量輸出

· 夾緊安裝

· 用于夾緊應用的永久固體耦合劑

TransPort PT900 是來自 Panametrics 超聲波測量?jī)x產品線的最新一代夾裝式便 攜式液體超聲波流量計。它不僅繼承了上一代 TransPort PT878 堅固耐用、性能出 眾的優點，還進一步發展了基于當今客戶的全新水平的直觀、用戶友好的功能。

TransPort PT900 的優勢

· 傳感器型號選擇范圍廣，適合多數應用領域

· 無線平板與發射器進行藍牙·通信

· 通過清晰直觀的觸摸屏和多語言用戶界面的選 擇，用戶能輕松編程

· 快速響應的高精度發射器，帶綠色/紅色運行狀 況指示燈和 8 GB 數據記錄存儲空間

· 速率、體積、質量、積算儀和能流速率測量

· 夾具安裝簡便快速

TransPort PT900 的應用領域

· 適合多種管徑尺寸和材質的管線，包括有內襯材料的管道

· 適合幾乎所有需要臨時或現場流體流量測量的行業

· 適用于各種流體介質，包括飲用水、污水、冷 卻水 和熱水、超純水和其它液體，例如水/乙 二醇溶液混合液、原油、精煉碳?xì)湟后w、化學品和飲料等

TransPort PT900 讓您的工作變得如此簡單

PT900 是經歷了迄今為止最廣泛的用戶意見調查工作 的 Panametrics流量產品。多年來，我們一直在研究用戶如何使 用便攜式流量計，以及他們?cè)谶M(jìn)行流體測量時存在什 么需要和需求，這項研究影響了 PT900 的設計。通過與用戶分享初步概念和早期樣機，Panametrics 驗證了這項研究 并調整了設計方法：最佳的便攜式流量計應該是功能 豐富、易于安裝、操作直觀，能夠在最困難、極端的 應用領域執行可靠的測量。

TransPort PT900 的新特性

PT900 不僅擁有與 PT878 相同的高性能，還擁有經過 全面重新設計的測量傳感器、流量變送器、夾具和用 戶界面。主要改進包括經過重新設計的傳感器固定裝 置和簡化的 Android 平板用戶界面。

PT900 旨在改善用戶體驗，并提供可以激發更高用 戶 信心的測量。無論使用此流量計的用戶經驗水平如 何， 所有用戶都將能夠：

· 正確安裝夾具，極少出現困惑或需要調整位置

· 正確連接傳感器和換能器線纜

· 啟動平板并通過藍牙·與傳感器配對

· 在數分鐘內展開測量

產品詳情

TransPort PT900 系統包含：

· 換能器夾具

· 流量變送器（電子器件）

· 手提箱

· 附件

可用選件包括：

· 無線平板

· 可充電電池組或備用電池

· Baker Hughes PocketMike 測厚儀

· 能量計量套件。

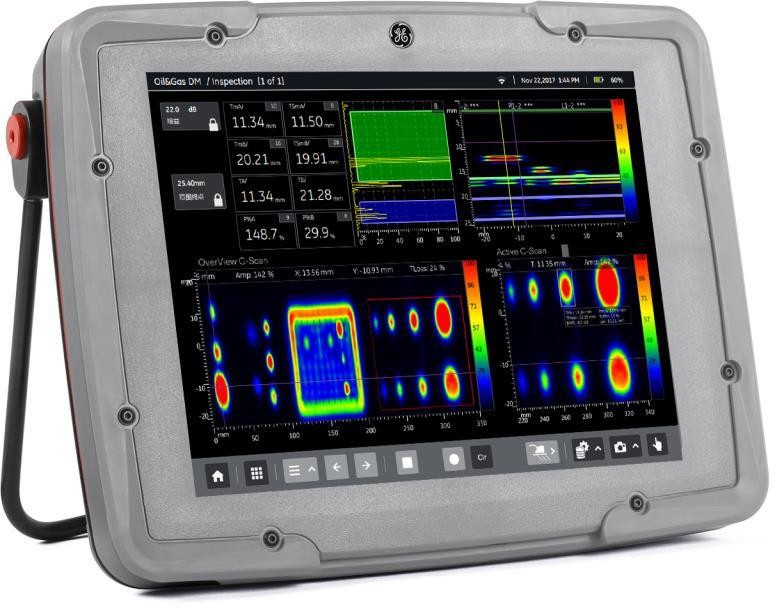

MentorUT

全新概念便攜式相控陣超聲探傷儀

全新相控陣超聲檢測理念

Baker Hughes檢測科技一直致力于使用新技術提高超聲檢測的可靠性，檢測效率，降低超聲檢測對人員的要求，同時降低檢測成本。相控陣超聲檢測技術大大提高了檢測的可靠性與效率，然而相控陣超聲檢測技術提高了對檢測人員的要求，增加了人員培訓成本。

為了降低相控陣超聲檢測對人員的要求，降低人員培訓成本，在設計相控陣超聲探傷儀時采用了全開放式儀器設計平臺，將復雜的檢測工藝融入自定義的向?qū)讲僮鹘缑妫瓜嗫仃嚈z測探傷儀操作最大限度簡單化，降低檢測人員培訓成本。在儀器設計中采用了最先進的電子技術，確保優異的性能及各種功能能夠滿足各種檢測要求，同時使用了最先進的工業互聯網技術，使相控陣超聲數據傳輸，遠程控制更加便捷。

全開放式的儀器操作平臺

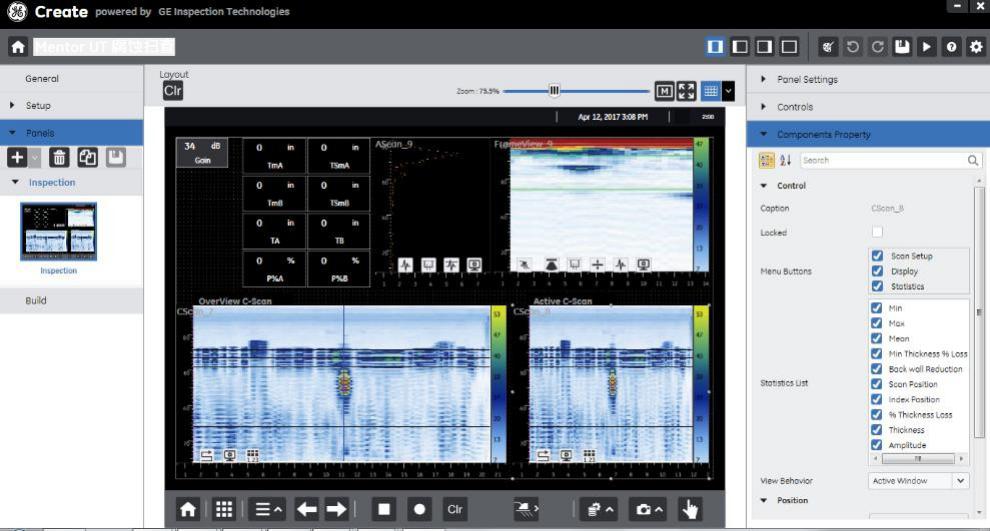

全開放式的儀器操作平臺Mentor Create 可以讓用戶根據自已的要求設計儀器的操作界面，根據自已的要求設計所需菜單，自已設計顯示圖像大小等等。

將檢測工藝融合到應用

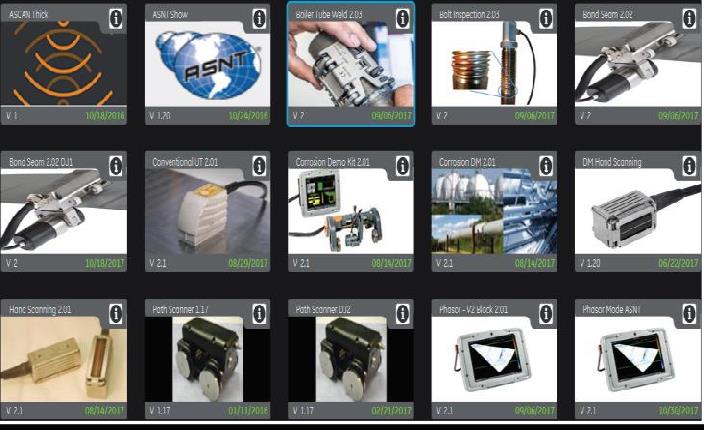

用戶可以在Mentor Create 軟件平臺自已設計并創建檢測應用 APP, 在設計APP 時，用戶可以將檢測工藝標準完全融入APP 中，根據檢測工藝設計檢測流程，操作界面，操作菜單，顯示界面，生成的APP 可以運行于所有的Mentor UT 主機。

最大限度降低對檢測人員的要求

向?qū)降臋z測工藝流程最大限度降低了對檢測人員的要求，在檢測工藝流程中可以融入文檔，圖片，視頻等內容，最大化降低檢測人員犯錯的概率，降低人為因素對檢測結果的影響。

應用了最先進的電子技術

240mm 超大觸摸屏顯示

高靈敏觸摸屏支持帶手套進行操作

IP65 防護等級

360 度全方位可讀顯示屏

通過MIL-STD-810G 標準測試認證

強大的相控陣功能

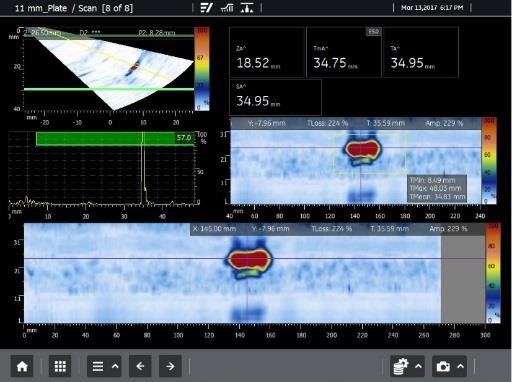

支持A掃描，B掃描，扇形掃描，C掃描

支持同時激發32晶片

支持128晶片探頭

20KHz超高脈沖重復頻率

C掃描保存所有的A掃描原始數據

離線動態C掃描實時顯示

測量最大峰值800%

支持雙晶相控陣模式

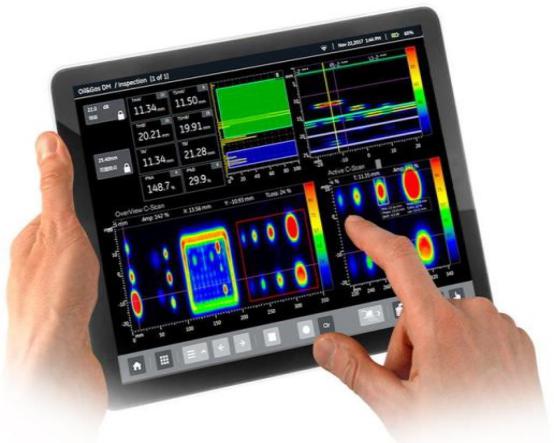

基于互聯網+檢測管理平臺

MentorUT可以通過無線網絡接入到互聯網或局域網，通過互聯網可以在全球?qū)崟r(shí)共享檢測界面，與全球檢測專家實時互動分析顯示缺陷信號，并且對MentorUT進行遠程控制與診斷。同時在檢測現場，可以同時通過多臺手機，平板電腦等移動終端設備同時顯示儀器界面，并對儀器進行遠程控制。

為幫助客戶更好地的使用設備，發揮設備的最大價值，我們有經驗豐富的專業人員為客戶提供技術服務：包括售前產品功能咨詢、演示和選型；售后在客戶現場進行操作培訓；協助客戶在DB Manager上建立檢測標準等等。有任何疑問可咨詢：

Baker Hughes點焊產品經理 劉晨 [email protected] 18807110225

蒂穆博爾華東華南銷售經理 歐俊華[email protected] 13825137299

蒂穆博爾華中銷售經理 李嶺 [email protected] 18802786475

蒂穆博爾西南銷售經理 車勇 [email protected] 13709413336

應用：

USLT USB超聲波點焊探傷儀已被眾多國內外汽車廠商作為主要的點焊檢測手段，客戶包括奔、寶馬、大眾、福特、菲亞特、本田、日產、沃爾沃、一汽、廣汽、上汽等等，更多的零部件生產商也在使用這款設備。

特點：

操作簡單：只需將探頭垂直置于焊點表面，設備會根據得到的波形自動判別焊點是否合格，同時自動區分出不同的缺陷類型。

自動設置: 探頭參數存在探頭內存里，在檢測過程中可被儀器自動識別，確保探頭選擇正確。

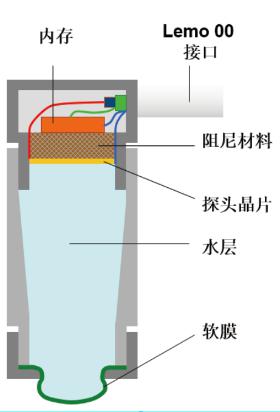

耦合良好：探頭前端采用軟膜設計，能很好地與工件表面耦合。探頭直徑從2.3mm--8.5mm，可滿足汽車行業的所有焊點規格。

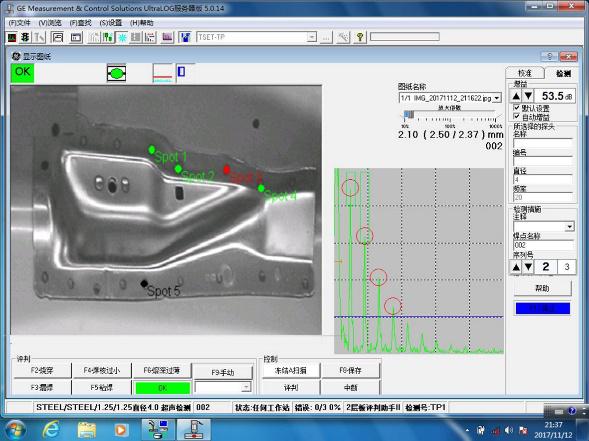

自動檢測：UltraLOG軟件可自動評估焊點質量并歸檔檢測結果�？勺詣�(dòng)判別5種主要焊接缺陷：焊核熔深過小、焊核直徑過小、虛焊、漏焊、過燒。

質量管控：DB Manager數據管理軟件針對待檢工件建立檢測標準，輕松管理和監督所有焊點質量情況，幫助檢測人員達到檢測規范的要求。

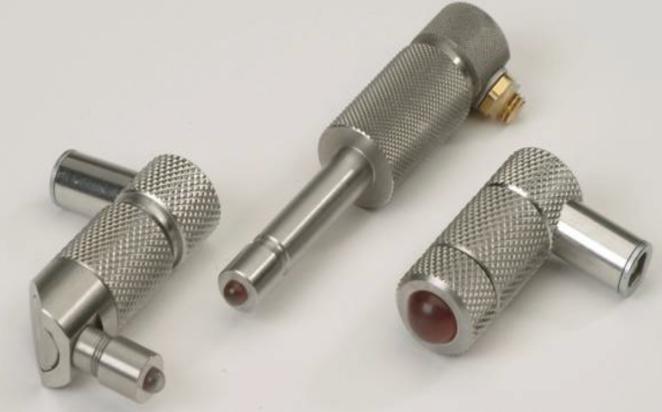

MIC 10根據超聲波接觸阻抗（UCI）方法進行測量。這種方法使得定位探頭及讀取讀數方便迅速。這是因?yàn)椴牧媳砻娴木S氏金剛石壓頭是以電子方式測量并立刻顯示硬度值，而沒有用繁瑣的光學顯微鏡評估。

小巧方便的MIC 10為您的生活帶來了便捷：您可以把它帶到任何地方——測試大容器及管道的腳手架上，或要測試組件的任何地方。窄小的探頭甚至可以讓您在難以進入的位置進行測量，例如牙側或齒輪根部。

您可在任何方向進行測量，例如在水平或頭頂?shù)奈恢脺y(cè)量。儀器支持及定位裝置使得可同時進行兩種操作，矯正探頭位置及導向。

按下一個鍵，您就可以看到硬度測量設置讀數的單值顯示或有效算術平均值顯示。對錯誤值的編輯非常簡單，無需中斷測量設置。警告閾值可調，當達到臨界值時屏幕會顯示并伴以聲音警報。MIC 10已設置對低合金和非合金鋼的測量校準參數，同時您可方便地對其他材料進行重校準。儀器也可針對特定測試要求進行自定義設置：可以禁用不需要的功能，如多種硬度制及重校準功能。這可以減少按鍵，簡化操作。

在我們悉心研究過數據存儲這個問題之后，開發出了MIC 10DL ,它能為您提供可重復性的測試及文檔處理支持。存儲卡作為內部存儲器的補充，不僅能存儲測量數據，還能存儲與材料有關的儀器設置數據以及報告格式。您能根據存儲卡中的數據對特殊材料進行儀器自動校準。報告可通過MIC 10的RS232C接口以設定的格式進行打印。操作同樣簡單：打開數據存儲器或插入存儲卡，進行測量。之后，完整的測量設置會被自動存儲在下一個可用的存儲空間。在今后的任何時間，數據都可被調用，顯示以及打印。另外，界面程序UltraHard系列讓您可以將數據傳輸至電腦，并進行進一步的數據處理，如數據評估，統計以及文檔制作。

USMgo+便攜式超聲波探傷儀

特色

• 最輕最便攜，僅850克。適合艱苦環境下的長時間簡單操作。

• 高效的操作方式：成熟的圖形用戶界面和創新的按鈕布局實現了單手操作和快速調整。其他高效功能包括：自動校準、Auto 80、同步閘門功能等。

• 屏幕翻轉功能實現左右手互換操作。



• 自帶集成支架，亦可安裝在普通三腳架上。



• 堅固的模壓橡膠外殼可以承受最惡劣的環境，并顯著減少停機時間：IP67浸入測試（P67/IEC529 - 防塵/防淋水，符合 IEC529關于IP67分類的規定)；墜落測試(514.5 程序 II; 516.5 程序 IV)；振動測試(Mil-Std-810F; 514.5-5 程序 I, 附件 C)。

• 掃描凍結模式功能（用于閘門A和閘門B）便于 在苛刻的條件下工作。

• 所有參數的簡易列表可以打印出來，報告以JPEG或BMP格式生成。

• 支持16GBSD卡,有SD卡上的簡易目錄管理功能。

• 標準的USB連接允許從探傷儀上下載數據，作進一步分析或存儲。



• 嵌入式的菜單定制工具可以適應2個用戶的菜單結構。

• 每年校準提醒，有效地進行質量管理。

• 智能注釋功能，提高報告的有效性。

• 可選底面回波衰減器(BEA功能)有助于發現非常小的缺陷，提高檢測能力。

• 兩個閘門的自動閥值功能在同等條件下確保測量 結果的準確性。

• 錄像長達8分鐘，可以現場（動態）報告。

• 顯示測量指標——振幅和距離，以減少出錯率。

• 回波渡越時間精確到微秒。

• 兼容trueDGS斜射波束傳感器，極大提高EN583-2的定量能力。

• 可選幻象波去除（Phantom echo）指示器：由于脈沖往復回波衰減低和脈沖重復頻率過高，回波會在屏 幕上閃爍。

應用

焊縫檢驗

• 三角函數預測：計算表面到反射體的深度、幅值和聲程；曲率校正（校正徑向檢測時的投影位置）；彩色路徑（在設置好壁厚后，系統會自動根據探頭 角度和工件厚度分出一次波區域，二次波區域，三次波區域等，不同區域有不同的背景顏色）。

• AWS：依據AWSD1.1結構焊接標準代碼自動評級。

• DAC：可以依據EN ISO 17640、11666和23279調整三條曲線的dB值。

• DGS：可以依據EN 1712調整大小。

• trueDGS®：依據EN 583-2，顯著提高尺寸調整能力。

復合材料

• 射頻顯示

• A門電路回波觸發的2門電路與B-啟動

• 用于120dB/µs高衰減材料的TCG校準

鋼軌

• 高PRF（高達2000赫茲）

鍛件

• 手動PRF調整

• 幻象波（Phantom echo）去除

• DGS

• 底面回波衰減器

USM 36超聲波探傷儀已發展成為業界經典的A類超聲波探傷儀，是GEUSM系列超聲波探傷儀中最先進的一款產品，廣泛用于電力和石化工業的焊縫檢測、腐蝕測量；汽車工業、金屬工業的鑄件、鍛件檢測和厚度量測；以及航天工業的特殊材料檢。

電力和石化工業的焊縫檢測

直觀的工作界面和7吋超高亮度彩色屏幕，使得在焊縫檢測時更容易判別缺陷：

‧閘門和曲線以不同顏色來區分；

‧警示和訊息以紅色來顯示；

‧A-掃描可以不同顏色顯示，以便做比較；

‧用顏色顯示所有相關瑕疵位置的參數，包含聲波路徑、表面距離、深度位置和跨距編號(leg number)；

‧Baker Hughes專利的斜束檢測跨距彩色編碼顯示功能。

在汽車工業領域之精確厚度測量

USM 36超聲波探傷儀提供精確的厚度測量，即使在聲波路徑不同的情況下，也可由回波序列中得到精確的峰值。

電力和石化工業的腐蝕測量

腐蝕量測可以利用雙晶探頭檢測，USM 36超聲波探傷儀提供屏幕同時顯示厚度值和A-掃描波形，保證厚度量測的可靠性。

最小的捕捉模式:可在連續掃描結束后提供最薄的量測讀值。

自動凍結功能:可以有效減少探頭與工件接觸時間，可用于結構與高溫零件表面量測。

鍛件的檢測

USM 36超聲波探傷儀的幻像波偵測技術是使用于檢測細晶結構材料的和長形工件時，以確保對缺陷的檢測不受幻像波影響。

特殊材料的檢測

強力的方波脈沖發射器為USM 36超聲波探傷儀選配功能之一，即使在嚴峻材料中亦可提供優異的穿透性。例如航天工業和汽車工業中經常使用的材料。

特點：

USM 36超聲波探傷儀具有同等級產品中最大的A-掃描屏幕：7吋大屏幕，搭配800 x480像素的分辨率。整個屏幕范圍皆可以作為A-掃描顯示區域，可以清楚地檢視和準確地分析檢測訊號，有效緩解因長時間作業所導致的眼睛疲勞。背光調節功能可以確保在明亮的陽光下圖形依然清晰可見。

操作更簡單，更有效率：USM 36超聲波探傷儀承襲了前幾代USM系列產品令人熟悉的旋鈕設計，但將功能鍵簡化成6個，操作起來更直觀、簡單，保持高效；檢測設定非常容易，尤其對于熟悉GE產品的技術人員，更可以直接上手，免去閱讀使用說明書的繁瑣。其設定值也可直接由儀器接口傳輸，并且保持與USM同系列產品的接口共通性。

彈性的數據報告和儲存：USM 36超聲波探傷儀的數據報告還可配有A-掃描的截圖和錄像功能，并可以記錄下來以供后期分析或提供檢測的憑證。所有數據皆儲存在可更換的SD卡中，且報告可以jpeg和BMP格式呈現。

方便的數據共享：數據不僅可儲存在SD記憶卡或USB中，用于備份或分享。還配有VGA連接插座，以供連接外部顯示器或投影機顯示，方便檢視或教學等應用。

可在嚴酷的環境中使用：USM 36超聲波探傷儀具有充分的防護能力，防塵和防水等級達IP65設計�？�

在環境溫度-10°C至+55°C間使用，可以使用于沙漠、冰原和潮濕熱帶環境。如此全面的超聲波探傷儀重量?jī)H有2.2公斤，并且在充滿電的情況可連續工作超過13小時。

1.電力行業：

管道復合部件焊縫渦輪葉片壓力容器電機轉子

2.石油天然氣行業：

管道接環焊縫儲槽管口和法蘭焊縫厚壁管壓力容器

3.航空航天業：

劃片槽起落裝置焊縫復合結構（分層及拆卸測試）

4.軌道交通

鐵軌機械軸焊逢主軸點焊制動圓盤輪軸接合點

特點：

內置電池供電，超輕設計，不到3.8公斤，真正便攜式的相控陣探傷儀。

符合行業標準的常規數字超聲波探傷儀。

電子控制波束角度、焦點。

一次同時多角度探測。

常規超聲和相控陣模式檢測轉換簡單自如。

經過實踐證實，外殼結實耐用，適應野外作業。

彩色、實時扇形顯示，并帶A掃描圖選項。

全屏顯示，快照?qǐng)D像儲存功能，可以把扇形圖、A掃描、B掃描、測量數據和屏幕顯示的設置參數全部保留。

通過SD存儲卡傳輸JPEG圖像報告和數據。

電路板內置的延遲邏輯計算器。

配備防污染密封袋，按鍵控制，操作方便。

獨有的線性增益控制，可補償精確的DAC/TCG記錄裝置靈敏度的自然變化。

改進的時間校正增益使手動檢測適合編碼。精確的逐個光束、逐點的振幅控制。

初始角TCG曲線用于增加所選A超上的基準調整，以進行精確的振幅缺陷評估。

具有用戶自定義焊縫坡口結構功能。

Mentor EM廣泛用于航空、能源、制造等行業，適合

表面檢測

亞表面檢測

焊縫檢測

緊固件孔檢測

管棒表面檢測

通過電導率檢測進行材料分析和金屬材料分選

特點

1.Mentor EM是多頻多通道中文觸摸屏渦流儀。

2.Mentor EM采用Mentor Create可針對具體應用定制工作流程，同時也可使用Baker Hughes提供的多種解決方案：焊縫解決方案、航空（包括旋轉探傷）解決方案、一般用途解決方案……。

3.檢測工藝文件、操作手冊、零件圖紙、可以輸入到設備中，長期存儲和隨時查閱。

4.10.4寸1024x768像素VGA觸摸屏，寬大、明亮、高清，可戴手套觸控。

5.Wi-Fi無線連接傳輸技術，6路藍牙通道，實現多屏共享顯示，通過局域網共享數據，與遠程專家實時進行溝通。

6.工業級超高信噪比的便攜式渦流探傷儀，大大提高檢測靈敏度、分辨力及信號穩定性。

7.無旋鈕、鍵盤、按鍵設計，避免操作中錯誤調節參數。

8.超高防護等級及堅固的鑄造鎂合金外殼可承受極端惡劣的工作環境。

9.多種報警閘門，可按照聲音或顏色等方式對檢出缺陷進行報警提醒。

10.可提供多種探頭：絕對式筆式探頭、反射式探頭、焊縫掃查探頭、旋轉掃描探頭、內通過式探頭、電導率探頭……

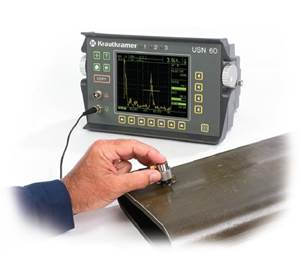

USN 60作為一款全功能的便攜式超聲波探傷儀，廣泛應用于大型鍛鑄件廠、航空航天、石油化工管道檢測等行業，從艱苦的現場檢測到高分辨率的薄型材料測量、大型的聲波衰減材料和水浸系統都可以勝任。

特點

模擬性能，數字優勢

USN 60將數字設計的強大優勢與詳細的動態回波信息相結合，獨特的信號處理可顯示附加的A掃描圖，與波形一同顯示的亮度變化，從而彌補數字設備所不具備的“模擬圖像和性能。

l智能瀏覽功能——SmartView：針對顯示關鍵部位的掃描信息以及旋轉部件的重要信息。

l可選四種保持模式：全部、峰值比較、A掃描比較或包絡模式，獲得*佳的波形評估。

l三種可變的持續模式：可在保持包絡中選擇，在視覺上幫助掃描和移動零件的缺陷檢測和評估。

l通過區分實時凍結的A掃描顯示顏色與存儲A掃描顯示顏色的不同來對比實時檢測結果。

方波脈沖發生器適用于難以穿透的材料

由于儀器信噪比非常低，在使用方波脈沖檢測難以穿透的工件時，通過選配*佳的探頭，可大幅降低雜波干擾影響。

l對于低頻應用，方波脈沖發生器可通過調整脈沖寬度和電壓，進行*佳的探頭匹配。

l對難于穿透的金屬和非金屬，特別是如復合材料的檢測進行了優化。

彩色半跨距技術

l彩條顯示可在焊縫檢測中輕松識別各條數據和跨距，區分一次，二次回波。

lA掃描可動態更換“實時”A掃描顏色。

l通過簡化焊接規格AWS D1.1軟件應用來簡化焊接成都計算。

l具備曲度修正的三角缺陷位置計算。該功能自動計算缺陷深度、表面距離和聲程。

缺陷定量工具

l40 DB動態多曲線DAC/TCG選項可修正材料衰減和波形發散引起的距離/振幅變化，并能單獨編輯或插入紀錄的回波。一次*多可在屏幕上畫出4條DAC曲線，從而在原始紀錄的DAC曲線外顯示+/- dB曲線。可紀錄多達16個數據點，每微秒*大的曲線斜度為12dB。符合或超過了TCG的工業要求。

lDGS（距離增益尺寸）選項顯示了特殊等效參考缺陷尺寸曲線，作為測量25個窄頻探頭從探頭到參考缺陷距離的功能。ERS（等效參考缺陷尺寸）功能可自動計算測量門內任何回波的相應等效參考缺陷的直徑（單位為毫米或英寸）。

可實現水浸檢測（選配）

IF（界面）閘門選項，用于水浸測試應用中的閘門選項（需配選水浸探頭）

深受用戶喜愛的首選功能（選配）

ldB REF按鍵在激活時，可評估后續回波增益值和A閘門內的*大回波振幅。

lVGA輸出選項使儀器與計算機顯示器或計算機投影機連接，用于多人觀看和培訓目的。

lRF輸出選項可通過標準的Lemo連接器輸出原始的射頻波形，便于進一步分析。

lBEA（底波衰減）選項允許該區域B門下的獨立增益控制，以進行底波監控。

CL 5是使用簡便的精密厚度測量工具，主要用于汽車、通訊、航空航天工業中的零部件，尤其適合以下材料的精密測量：

l鑄造和沖壓金屬元件，比如鋁、鋼、銅、青銅制成的元件

l機加工工件

l化學蝕刻元件

l金屬條，金屬板

l塑料和復合材料

l玻璃

特點

體積小巧，功能豐富

CL 5精密測厚儀具有功能全面、使用簡便、體積小巧和結構牢固的優點，是測量材料厚度和檢查鋼板腐蝕的*為小巧的儀器。用戶可以在常規、*小值掃描、*大值掃描、差值/減薄率、厚度+A掃描（選件）或聲速測試（選件）6種不同的操作模式中進行選擇。所有數據記錄和設置信息可存儲在SD卡上。

性能和靈活性

CL 5聲速測試選項為用戶提供了一種用于確定厚度已知材料的聲速的測量模式�？墒謩�(dòng)輸入材料厚度，也可以裝上數顯卡尺將厚度值以電子方式從卡尺發送給CL 5。

操作簡便

CL 5是一款操作極為簡便的儀器。MODE（模式）鍵引導進行一系列選擇和設置菜單，利用該菜單用戶可以方便地瀏覽菜單，查看當前設置并快速更改顯示的任何設置。這一體積小巧、功能多樣的儀器還具有以下這些優點：

l高測量性能提供具有高度穩定性和可重復性的厚度值，精確度可達0.001mm。

l六種測量和顯示模式：常規、*小厚度捕獲、*大厚度捕獲、差值和減薄率、聲速測試（要求配有CL 5V選項）和厚度+A掃描（要求配有實時A掃描選項）。

l所有型號都具有A掃描快照功能。

l空心/實心厚度值指示耦合或非耦合狀態。

l可視LED報警提醒用戶測量超出了用戶可以選擇的極限值。

l靈活的電源系統，可通過標準AA電池或可充電電池組供電。

l多語言用戶界面。

l自動超聲波調節性能（增益和閘門控制）

DM5E系列超聲波測厚儀因其在測量穩定性和可重復性方面的良好表現以及適合野外操作的各項優秀設計，得到了石化、電力等行業的廣泛認可。DM5E非常適合在惡劣的工作環境下運行，用于測量管道、壓力容器及儲罐的剩余壁厚，因此又被稱為壁厚測量?jī)x或腐蝕測厚儀。

特點：

透過涂層測量模式:

很多情況下，要進行厚度測量的部件都帶有某種保護層，比如防銹漆。使用傳統方法進行測量時，這些涂層會大大增加了厚壁測量的誤差，而除去涂層以及以后再加上涂層需要花費相當多的成本和時間。DM5E具有透過涂層測量金屬厚度功能，不用除去涂層即可直接讀取金屬管壁的厚度，大大節省了用戶的時間和成本。

適合野外作業：

低功耗，使用2節AA電池可持續工作60小時；重量輕，含電池僅233克；可單手操作的友好界面；帶防水性和防塵膜的鍵盤和帶背光液晶顯示。

多種顯示模式：

正常：厚度值以大號數字顯示在顯示屏中央。

*小掃描：*小厚度掃描允許用戶在壁面運行探頭。評估期結束后，將顯示所測量的*小材料厚度。

*大掃描：除了所顯示的是測量的*大厚度之外，*大厚度掃描與*小厚度掃描是完全一樣的。

DIFF/RR%:使用用戶指定的標稱厚度來比較測量厚度。2個值之間的空間差別以差異百分比顯示。

B-掃描：以圖示法顯示*小厚度值的B-掃描。該圖是根據每秒1點的測量和記錄繪制的。

數據存儲功能：

*多可容納50,000個讀數。

可以通過USB端口將數據傳輸?shù)诫娔X。
