系統簡介

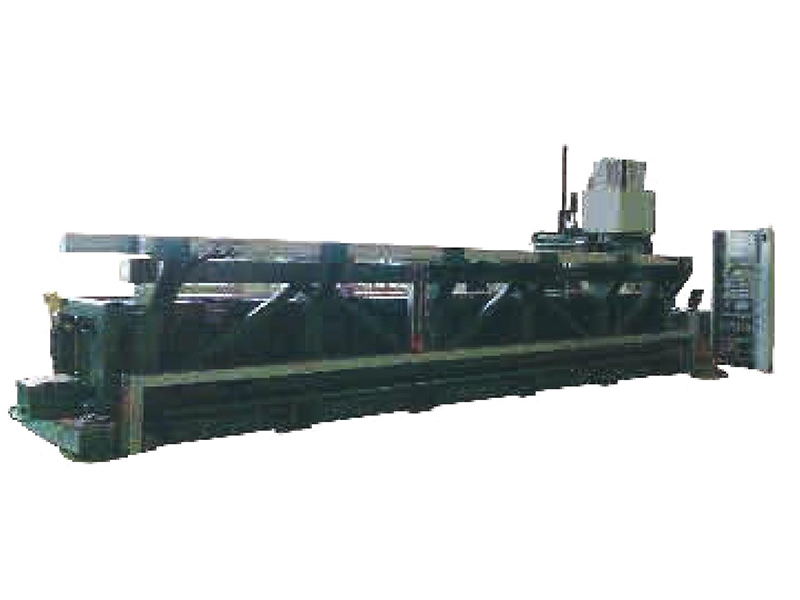

KT-B系列水浸式水浸式超聲C掃描檢測系統用于檢測規則的大直徑圓棒。配置包括一套5軸掃查機構的檢測機構， 圓棒材放置在輥輪上進行旋轉，采用全水浸脈沖回波法(支 持水浸多分區縱波檢測)進行檢測。特別使用于航天、汽車、 鐵路、核電、冶金、鍛造等行業對棒材原材料成品或半成品的無損探傷。

系統特點

系統采用GE最新數字超聲電子UTxx，多通道、全并行，響應快速。

高精度XYZ三坐標運動系統，頂支機構，可有效防止 軸向串動。

試塊滾輪可方便進行系統校正，提高生產效率。

多通道分區檢測，可配置表面跟蹤探頭架。

實時的A、B、C掃描顯示、存儲、回放；全波采集。

可實時中斷并繼續。批掃查功能可實現多個不相關的任務依次進行。

脈沖反射法動態閘門寬度技術，方便的實現界面跟蹤、 底波跟蹤、波幅和聲程的記錄等。

多種編程方式選擇。圖形編輯器、學習模式、圖紙導入等。

應用領域

航空、航天等零件原材料或半成品檢測

鋁合金、鈦合金等有色金屬棒材檢測

鑄造、鍛造、軸承、特鋼等檢測

非金屬材料、管材等零件的檢測

系統組成

水槽、觀察窗、三坐標系統、檢測滾輪、試塊滾輪、 端部頂支。多通道探頭架或表面隨動探頭架，碰撞停 止機構、撇渣器、水循環。
