In our Application Reports 06/97 and 07/97, we reported on ultrasonic testing of brake linings and of bonded joints in brake bodies.
在應用報告06/97 和07/97中，我們講述了在制動體中粘接接頭和制動襯片的超聲檢測
The present case deals with testing of brake bodies, consisting of a steel base plate, a welded-on grid mat as bonding agent and the sinter-fused braking substance (friction lining),
下圖展示一個焊接上的網格墊作為粘接劑，鋼基體和燒結熔融的制動物質組成的制動體檢測。

SOLUTION:方案
The present brake lining structure with its extremely high sound absorption and scattering calls for the through-transmission technique using a test frequency of 100 kHz. We recommend the use of the probes type B 0,1 NN for this application case. This probe type enables a dry and point-to-point coupling.
由于制動襯片結構具有很高的聲吸收和散射，因此需要頻率為100khz的穿透法技術，推薦使用B0型1 NN 探頭，這種探頭類型能夠?qū)崿F(xiàn)干式和點對點耦合。
In order to ensure uniform coupling conditions, it is necessary to have a device enabling to reach a pressure force of ~100 N.

為了確保耦合的均勻，需要一個能夠達到100N壓力的設備

In the case of cracks and bonding defects, a low through-transmission amplitude is obtained due to the reduced acoustic transmittance. On the other hand, a high sound amplitude indicates a flaw-free area.
有裂紋和粘接缺陷的存在情況下，由于降低了聲能的穿透性能，穿透技術得到的波幅會很低，另一方面，在沒有缺陷的區域穿透技術得到的聲波波幅會很高。

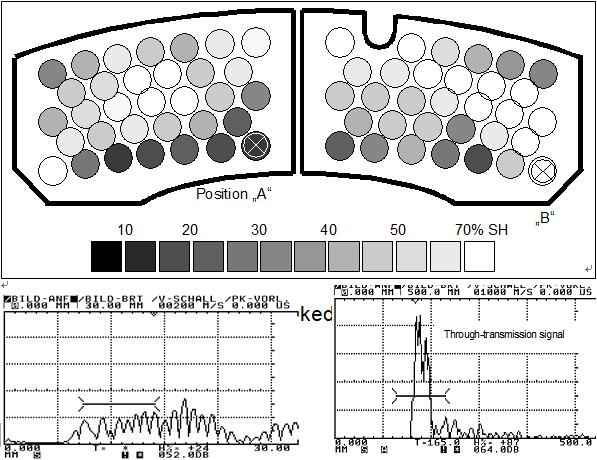

The following figure is an example of the distribution of the through-transmission amplitude (in % screen height) over the lining surface, obtained by point scanning.
下圖是通過點掃，在襯面上獲得穿透法波幅高度（示波屏高度百分比）分布的舉例

SUITABLE EQUIPMENT:
設備

Ultrasonic flaw detectors: USM 22L  USD 10NF
超聲儀器
Probe:     B 0,1 NN  (transmitter and receiver)
探頭

Because of the defined flaw area, scanning in a fixed probe position is sufficient for the flaw detection using the H5K probe's large sound beam which is additionally expanded by being reflected from the curved backwall.
對于限定區域的缺陷檢測，H5K探具有較大的聲束寬度，被曲面反射后有更進一步的聲束擴散，所以用H5K探頭在一個固定的位置足夠?qū)θ毕葸M(jìn)行檢測。
The component analysis is carried out by evaluating the flaw indications between the interface echo at sound entry and the indications from the geometry, such as edges – openings – holes.
通過對界面回波和幾何回形狀回波之間的回波信號評估來分析產品部件，例如工件邊緣回波，開孔之類的回波是來自幾何形狀回波。
Typical CRT screen displays
CRT屏幕顯示

SUITABLE EQUIPMENT:
適用的設備

Ultrasonic flaw detector:設備 USD 15X
USD 15X double-rack (for dual-trace testing due to component geometry)

Probe:探頭     H 5 K

應用

石化煉油廠和分流中心的管道系統包含成千上萬個腐蝕環境下的螺栓連接，這些設施的持續安全運行需要定期檢查，以確保完整無損，當前檢驗草案主要依賴于物理拆卸對接頭進行目視檢查或使用高端笨重復雜的數據采集系統的費用。

圖1典型的管線系統

方案

GE歐洲解決方案中心提出了使用相空陣phasor XS的解決方案，通過使用標準的或者定制的相控陣探頭，此解決方案提供了一個便攜式、重量輕人工相控陣操作系統，可以輕松地適應任何檢驗草案，根據客戶的要求，檢測演員可以從螺栓面或者錐形面任一面進行檢測，顯示的扇形圖來自于腐蝕擴展的評估和在基于風險分析檢驗計劃中使用。這有助于用最小的成本對未來檢測提供一種規劃方案。

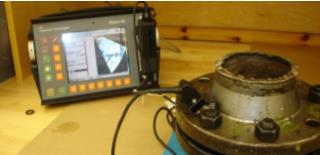

圖2螺栓和墊片法蘭的檢測

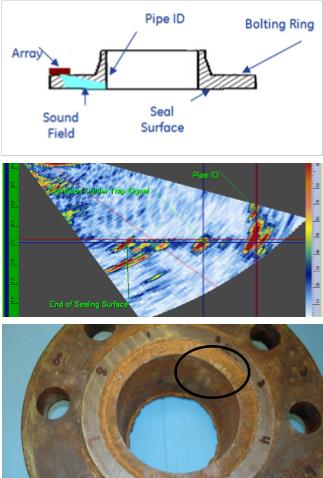

此示例從螺栓的表面展示了螺栓和法蘭墊片配置檢查。探頭位于螺栓孔之間且聲束穿透密封面和管子的內徑。左邊的圖像展示了預想的扇形掃描結果和并呈現了腐蝕面從內徑開始向密封墊圈延伸。第三張圖片上的圓圈顯示了檢測到的表面腐蝕。一旦密封墊圈接觸到密封面則被認為已經損壞，需要更換。

一般解決方案條件:

1 PHASOR-XS

2相控陣探頭（5MHZ間隔1mm的16個晶片探頭）

3斜楔塊35度-75度

4節律軟件平臺

5標準的/定制的斜楔塊

優點：

1便攜設備

2單人操作

3數據報告和存檔便捷

4確保高質量的檢測等級

5改善工藝節約成本。

應用

螺栓是大型建造物的重要組成部分，例如橋梁，海上平臺甚至建筑物，為了確保這種大型結構的完整性，須在不移除螺栓的情況下定期檢查螺栓的螺紋有無任何損壞，該檢測探測腐蝕和裂紋，并且?guī)椭鷽Q定是否繼續使用或更換螺栓。

圖1螺栓損壞

方案

用相空陣直探頭的扇形掃描方式（例如+ 35度-35度）對螺栓缺陷區域進行檢測，推薦使用操作頻率4MHZ的探頭可以得到最佳的分辨率，為了確保穩定和均勻的耦合，也為了得打較好的檢測結果，探頭的直徑應該和螺栓的直徑相匹配，這樣可以提高檢測的可靠性和準確性。

圖2 B.SPA16& MB.SPA16

圖3 S-掃描

探針在螺栓上旋轉360°以致扇形掃描完全覆蓋螺紋。 左側圖顯示采用扇形掃查可以探測單個螺紋， 帶有缺陷區域的反射信號會顯著增加（紅色區域）

圖4非磨損性保護膜

為了確保穩定和均勻的耦合，帶非磨損性保護膜的探頭允許在粗糙表面上使用并能增加探頭的使用壽命，并且保護膜應與設計的圓形探頭相匹配。

一般解決方案條件:

1接觸式相控陣直探頭B4SPA16或M4SPA16

2設備：PHASORXS

3其他商業用途的相控陣設備也可以使用

優點：

1確保高質量的檢測等級和檢測幾率

2減少現場故障和潛在的風險

3改善工藝節約成本

應用

在渦輪機維護期間，其他技術和超聲波檢測技術用來檢測由葉片邊緣和葉片表面腐蝕引起的損壞。因此，GE歐洲解決方案中心開發了一個用戶優化的檢查系統，可靠地發現可能存在的缺陷。

圖1檢測設備

方案

圖2聲透射位置

測試的先決條件是能夠接觸到渦輪葉片。 通過產生表面波來進行檢測。通過把探頭耦合到葉片根部區域并沿葉片末端方向掃查能夠達到最好的效果。進行掃查沿著壓力面或吸力面（I）還是沿著葉片邊緣（前-后邊緣II和III）進行取決于將被探測的缺陷方向。

設備要求:USD 15X, USM 36 & Probe: MWB 90-4

典型的顯示指示

通過掃查II和III,對葉片末端沒有缺陷的邊緣顯示和槽深度為0.5的參考缺陷進行比較。

超聲波表面波檢測的特殊特征

1對從表面（邊緣）開始的裂紋和其他損傷部位檢測，可以獲得較高的靈敏度。

2處于以上的檢測目的，所以表面（邊緣）在聲波的傳播方向上不應該有阻擋反射回波顯示的任何殘留耦合劑或者其他的殘留物。

3經現場檢驗證明將探頭耦合在固定的位置進行檢測，不需要沿著縱軸移動探頭，只需要繞著垂直軸旋轉探頭就可以對缺陷進行定位

4在探頭耦合面的切割一個導向槽（縱向槽），可以使對葉片邊緣的檢測更容易。

優點：

1確保高質量的檢測等級

2免除破壞性試驗改善工藝節約成本

圖1：齒輪齒檢測

應用：齒輪是重型設備日常操作和運轉中的重要構件。在拉鏟挖土機、卡車，挖土機及如礦石破碎機和輸送系統的加工設備中有不同的齒輪。經常檢查其工況以檢測裂縫或者其他造成意外停機的缺陷是非常重要的。

解決方案：通過從斜面或者齒輪齒根部增長的裂縫通過采用接觸相控陣列探頭扇形掃描進行檢測。推薦采用4MHz工作頻率以獲得缺陷的高分辨率圖像。為獲得高檢測覆蓋范圍，將探頭耦合每個齒的頂部及斜面。低斷面指尖探頭可以接近該斜面，且耐磨連接面在與金屬齒進行接觸時防止探頭磨損，且不需要延遲塊

圖2：MB4FPA16

圖3：扇形掃描顯示齒輪齒根部的缺陷

如圖3，當從齒斜面檢測，你能發現一個缺陷起源于齒輪齒根部。當你上下移動探頭，檢測到缺陷在扇形掃描的角位置移動。

圖4：扇形掃描顯示斜面上的缺陷

如圖4，當從齒輪齒頂部檢測時，能夠發現一個處于齒輪齒斜面上的缺陷。由于這個缺陷位于聲束擊打到齒輪的邊沿位置，所以它被顯示在大的折射角度。在0°位置大的反射信號，是來自于齒輪底面反射。

解決方案基本信息：

直射波接觸式相控陣探頭MB4FPA16

超聲波相控陣探傷儀：Phsor XS

特點：

高質量檢測及探測的能力

不需要延遲塊的直接接觸防磨損探頭

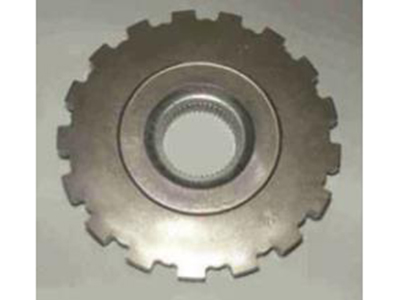

制造粉末金屬部件的關鍵因素之一是燒結，不正確燒結的部件將不具有適當?shù)牟牧咸匦�，�?dǎo)致可能的部件故障，在過去，工件需要經過破壞性試驗以驗證正確的燒結，但是只能在在每個批次的小樣本上進行。渦流檢測通常用于檢測每一個沒有損壞的構件并且非常及時。

方案：使用Phasec工業2200和一個50型號平表面探頭就可以區分適當?shù)暮筒贿m當?shù)姆勰┙饘俨牧希捎诰G色部分的晶粒結構是不同于燒結部分的，材料的電阻率也發生了變化，當用渦流檢測時，由于工件電阻率的變化，會導致輸出的信號變化，從而進行分類。

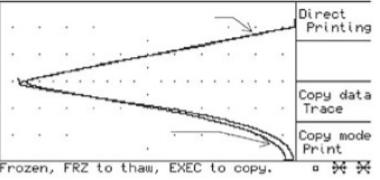

檢測技術：儀器首先要經過校準才能區分好的和不好的工件，利用自動或半自動檢測根據相位角的變化區別燒結和非燒結的材料，在空氣中零點被設置并在屏幕的左邊顯示，當探頭放置于合理的燒結部分，信號會以較低的幅度移動到屏幕的右下角，當探頭放置在不合理的燒結部分，信號會移動到較高屏幕較高部位的右上角。

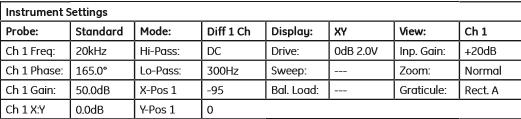

一般解決方案條件：

1、渦流設備

Phasec 2200i(PRN:072-100-072)

定位器2s(PRN:39I004)

Phasec2s(PRN:40I001

2、50＂表面探頭(PRN:632-763-002)

優點：

1、不完全燒結或仍綠色成分的檢測

2、防止錯誤生產的工件被進一步加工或安裝

3、儲存和檢索數據對檢測樣品進行比較

4、對工間進行實時檢測
