應用

在許多制造工藝中，使用非常薄的鋼管。為了確保這些薄壁管的穩定性，必須確定它們的厚度。 這可以使用高于40MHz的超聲波頻率來完成。 然而，在該頻率范圍內，聲波衰減影響精度和再現性。

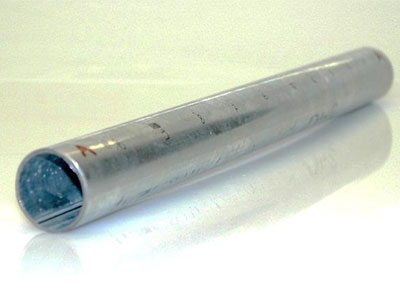

圖1鋼管s=0.3mm

方案

稱為共振厚度測量（RTM）的方法用于對非常薄的部件執行精密厚度測量。 壁厚通常以TOFD方法為基礎;其中壁厚度對應于聲波聲程的一半。 這也稱為脈沖回波法。 然而，該方法僅應用壁厚大于波長時的情況。

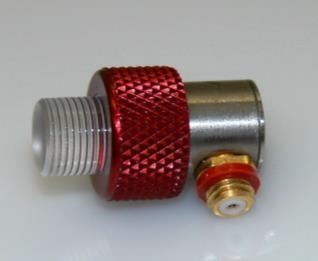

圖2探頭CLF4(15MHZ)

結果

使用15MHZ的探頭在RTM方法中能夠使薄壁管的厚度精度控制在0.3mm以內， 這樣在鋼中能產生0.4mm的波長。 在這種情況下，在時域中不能產生回波序列。僅觀察到共振信號，參見圖3。

圖3厚度s=0.409mm

使用RTM方法計算頻譜，并從峰值頻率確定壁厚。 這可以使用USLT2000儀器結合插入程序USLT-RTM來完成，這個附加軟件擴展了USLT 2000的功能范圍;開辟新的應用領域。這個RTM方法產生很高的測量精度在±2µ m范圍內。

一般解決方案條件:

1設備：USLT USB，軟件USLT(插入式-RTM)

2探頭：CLF 4(15MHZ)

優點：

1確保高質量的檢測等級

2精確的厚度測量

3免除破壞性和試驗和提高工藝節約成本。
